Лучшие УЗИ-аппараты в 2024 году

Аппараты ультразвукового исследования были и остаются востребованными для разных видов диагностики. Благодаря появлению новых технологий они с каждым годом становятся более совершенными. Производители постоянно расширяют ассортимент моделей, что усложняет выбор

Качественное диагностическое оборудование облегчает работу врача и позволяет быстро выявить причину недуга. Ультразвуковые аппараты отличаются набором функций и областью применения. Большое значение имеет технический класс устройств, так как от него напрямую зависит качество визуализации и функциональность УЗИ-сканеров. Например, одним из ключевых критериев является количество каналов — от них зависит степень чувствительности, разрешающая способность и стоимость.

Топ-5 лучших производителей УЗИ-аппаратов по версии КП

Российский рынок ультразвукового оборудования предлагает множество моделей, наделенных опциями для нескольких видов исследований или расширенным функционалом – для диагностики всех органов и систем. В наш рейтинг вошли производители, чье оборудование чаще всего используется для ультразвуковой диагностики в государственных и частных медицинских учреждениях нашей страны.

GE HealthCare (General Electric, GE)

Компания General Electric (США) производит медицинское оборудование под торговой маркой GE HealthCare. Дочерняя компания GE HealthCare вышла на рынок в 1988 году как производитель аппаратуры для ультразвуковой диагностики, компьютерной и магнитно-резонансной томографии. Сегодня под брендом GE HealthCare в разных странах мира выпускается:

медицинское диагностическое оборудование (УЗИ-аппараты, аппараты КТ и МРТ, маммографы, рентгенографические системы и др.);
радиофармпрепараты и лекарственные средства для диагностической визуализации;
оборудование для экстренной помощи (аппараты ИВЛ, мониторы пациента)¹.

Компания занимает большую долю российского рынка УЗИ-оборудования. Самыми популярными моделями GE HealthCare в 2020 году стали LOGIQ E, LOGIQ P9, LOGIQ V2, VIVID E90 (по данным аналитического отчета Discovery Research Group)².

В ассортименте компании преобладают ультразвуковые системы высокого и экспертного уровня, предназначенные для разных задач. Например, системы Logiq используются для общей визуализации, системы Versana – для первичной диагностики, а Venue – для экстренной диагностики. Системы ABUS разработаны для ультразвуковой диагностики молочной железы, Vivid – для диагностики сердечно-сосудистой системы¹.

Компания непрерывно развивается и совершенствует свою продукцию. В 2021 году объем инвестиций в исследования и разработки превысил сумму в 1 млрд долларов. Ежегодно более 1 млрд пациентов проходят обследования на оборудовании GE HealthCare¹.

Весной 2023 года компания представила новинку: универсальный ультразвуковой аппарат Versana Premier. Оборудование предназначено для ежедневной диагностики и может использоваться в различных медицинских учреждениях. С помощью Versana Premier можно сканировать органы брюшной полости, сердце, мочевой пузырь, щитовидную и предстательную железу, коленные суставы, область шеи, кишечник. Новейшие технологии SonoBiometry и SonoRender Live позволяют получать более точные и наглядные изображения, а удобный интерфейс и интуитивно понятное управление делают аппарат очень комфортным в эксплуатации.

Еще одна новинка 2023 года – УЗИ аппарат General Electric Voluson E8, предназначенный для использования в акушерстве и гинекологии. Он оснащен функцией HDlive, которая позволяет получать трехмерные изображения плода в реальном времени, функцией SonoCNS для визуализации головного мозга плода и автоматического измерения основных нейросонографических параметров, а также тремя моделями IOTA – с их помощью можно оценить риск малигнизации (перерождения в рак) опухолевых образований яичников¹.

Samsung Medison

Южнокорейский концерн известен как производитель микроэлектроники, но он также лидирует и в других сегментах, в частности, производстве медицинской техники. В 2011 году корпорация Samsung выкупила контрольный пакет акций компании MEDISON, которая в 1985 году впервые в Южной Корее разработала ультразвуковой аппарат, а в 1998 году первой в мире создала УЗИ-аппарат с трехмерным изображением в режиме реального времени. Сегодня Samsung Medison – медицинское бизнес-подразделение компании Samsung.

Ассортимент компании Samsung Medison включает:

ультразвуковое оборудование;
рентгеновские аппараты (стационарные и палатные);
компьютерные томографы³.

Производство ультразвуковых аппаратов – приоритетное направление деятельности компании. Продукция Samsung Medison поставляется в десятки стран мира, включая Россию.

Наибольший объем импорта в нашей стране в 2020 году в натуральном выражении пришелся на модель HM70A от SAMSUNG MEDISON2. Это переносной ультразвуковой сканер может использоваться в разных сферах медицины: кардиологии, урологии, акушерстве и гинекологии.

В модели реализовано несколько прогрессивных решений, которые упрощают диагностику. Например, технология Needle Mate обеспечивает «подсветку» пункционной иглы во время инвазивных манипуляций. Технология S-Flow помогает увидеть любые участки малых кровеносных сосудов, а StressEcho – оценить состояние стенок желудочка и устойчивость миокарда к нагрузке.

Одна из новых разработок компании – УЗИ-аппарат Samsung HS40. Он оснащен функцией S-Fusion, которая позволяет объединять данные УЗИ и КТ, что помогает более точно определять местоположение опухолей и других изменений в тканях. А функция S-Shearwave Imaging позволяет измерять жесткость тканей, что актуально в диагностике многих заболеваний³.

Mindray

Китайская компания была основана в 1991 году, а в 2004 году получила сертификат FDA. Компания поставляет медицинское оборудование и другую продукцию почти в 200 стран мира. В нашей стране Mindray относится к числу наиболее популярных поставщиков медицинского оборудования.

В линейке Mindray есть:

УЗИ-аппараты (черно-белые и цветные);
анализаторы: иммуноферментные, биохимические, гематологические;
пульсоксиметры;
мониторы пациента;
операционные столы⁴.

По данным 2020 года, самыми импортируемыми моделями Mindray в нашей стране стали M7, DC-60, M9, DP-502.

Большинство УЗИ-аппаратов бренда относится к начальному (среднему) уровню, но компания активно занимается разработкой моделей и экспертного класса. К таким можно отнести новинку 2023 года – универсальную ультразвуковую систему Mindray DC-70.

Этот УЗИ-сканер может использоваться для решения различных диагностических задач в акушерстве и гинекологии, кардиологии и радиологии. В модели реализована технология Echo Boost, специально разработанная компанией для кардиологических исследований. Технология позволяет усилить слабые эхосигналы от стенки миокарда и подавить помехи, которые возникают в полости сердца. Благодаря этому можно получить четкую визуализацию границ миокарда⁴.

Другая новая модель Mindray MX7 Exp – сверхлегкая портативная система. К ее особенностям относится наличие функции iTouch – это автоматическая настройка параметров для лучшей визуализации изображения. Есть функция панорамной визуализации iScape и составного многолучевого сканирования iBeam, благодаря которой можно соединять в единое изображение фрагменты, полученные под разными углами⁴.

Philips

Долгое время компания Philips занималась производством мобильных телефонов, светотехники, аудио-, видео- и бытовой техники. Решение создать медицинское бизнес-направление было принято в начале 2000-х годов, хотя компания и раньше занималась разработками в сфере здравоохранения. Сегодня Philips выпускает инновационное медицинское оборудование, в том числе:

оборудование для компьютерной и магнитно-резонансной томографии;
системы для рентгенографии;
кардиографы, мониторы и системы обработки и хранения данных ЭКГ;
ультразвуковое оборудование;
системы мониторинга пациентов;
оборудование для терапии сна и респираторной поддержки5.

В ассортименте компании есть ультразвуковые системы разного назначения: для общей визуализации, акушерско-гинекологических исследований, для исследования сердца и сосудов и для исследования в месте оказания медицинской помощи.

Среди новинок компании – ультразвуковая система Philips EPIQ Elite. Технология визуализации nSIGHT и технология обработки изображений XRES Pro обеспечивают высокую видимость тканей и четкость границ, а технология визуализации MicroFlow позволяет обнаружить кровеносные сосуды с медленным и слабым кровотоком, что значительно повышает точность диагностики. По заявлению производителя система Philips EPIQ Elite позволяет выйти на новый уровень клинической эффективности и решить самые сложные диагностические задачи⁵.

Одна из наиболее успешных инноваций Philips – система Philips Lumify, которая позволяет выполнять ультразвуковые исследования с помощью смартфона. В 2020 году Philips Lumify признали «Технологией, способной принести наибольшую пользу человечеству».

В этом же году система победила в номинации «Благо для общества» (Service of society) по версии Института инженеров по электрооборудованию и электронике (IEEE). С помощью Philips Lumify можно оперативно оценить состояние пациента в разных клинических условиях, в том числе там, где нет доступа к другой диагностической аппаратуре – в удаленных и труднодоступных регионах, при транспортировке санавиацией и каретой скорой медицинской помощи⁵.

SonoScape

Компанию основали в 2002 году в Шаньчжэне, а сегодня SonoScape считается одним из ведущих производителей медицинского оборудования и специализируется на ультразвуковых системах. Помимо УЗИ-сканеров компания производит эндоскопическое оборудование и медицинские информационные системы (МИС) и поставляет свою продукцию в 130 стран мира.

Ассортимент SonoScape включает портативные и стационарные УЗИ-аппараты от начального до экспертного класса. Одной из наиболее удачных моделей считается SonoScape S8Exp. Это портативный УЗИ-сканер с двумя активными портами может применяться в различных отраслях медицины. У модели много полезных опций, в том числе навигация и «подсветка» биопсийной иглы, технология подавления спектл-шумов MicroScan для более точной диагностики, возможность построить трехмерную визуализацию без 3D датчика благодаря функции FreeHand 3D⁶.

Среди моделей экспертного класса можно выделить многофункциональный УЗИ-сканер SonoScape S40Exp. У модели есть режим работы с ультразвуковыми контрастными веществами и режим трехмерной реконструкции в реальном времени 4D, предусмотрена технология подавления спектл-шумов MicroScan, улучшенная визуализация биопсийной иглы и функция Стресс-Эхо. Масштаб изображения можно изменять в режиме реального времени и останавливать с помощью стоп-кадра.

Виды УЗИ-аппаратов

Выбор класса аппарата УЗИ должен быть обусловлен индивидуальными характеристиками и требованиями специалиста, который будет использовать его в работе. Так, портативные модели, отличающиеся легкостью конструкции, небольшими размерами и весом, часто используются за пределами медицинского учреждения (например, в каретах скорой помощи. Данные изделия обычно имеют черно-белое изображение и набор базовых режимов сканирования и обычно не предполагают дополнительных опций.

Оборудование высокого класса подходит для больших многопрофильных клиник. Это стационарные модели с максимально детализированным изображением. Такие устройства отличаются превосходным качеством визуализации, высокой эргономикой и уникальными дополнительными возможностями обработки изображения.

Аппараты экспертного класса создаются по самым современным технологиям и имеют расширенный функционал: режимы 3D, 4D для объемного сканирования.

Каждый класс оборудования и модель имеют свои преимущества и недостатки, рассмотрим каждый их них подробнее.

Класс	Плюсы	Минусы
Начальный (средний)	● подходят для небольших кабинетов; ● хороши для выездной работы; ● качество визуализации почти уступает стационарным аналогам; ● невысокая стоимость.	● нет дополнительных функций; ● в некоторых моделях может быть 1-2 порта для датчиков
Высокий	● высокое разрешение экрана; ● продвинутые технологии обработки изображения; ● много дополнительных опций	● стоят дороже портативных аппаратов; ● чаще всего стационарные, поэтому применяются только в медицинских учреждениях
Экспертный	● оснащены сенсорами с увеличенным разрешением и углами обзора; ● поддержка режимов 3D и 4D; ● широкий функционал цифровой обработки сигналов, включающий инновационные методы; ● много опций и дополнительных программных пакетов для специализированных исследований	● довольно высокая стоимость; ● используют в крупных многопрофильных клиниках, так как имеют большой вес

Характеристики современных УЗИ-аппаратов

Все ультразвуковые диагностические сканеры имеют В-режим в реальном масштабе времени. Большинство приборов поддерживают допплеровские режимы: цветовое и энергетическое допплеровское картирование и импульсно-волновой режим.

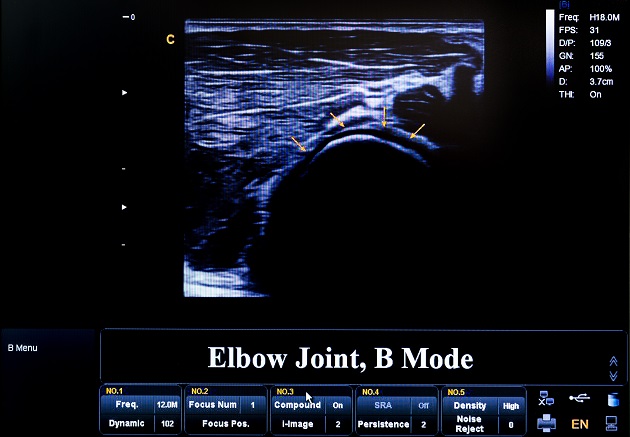

В-режим (от англ. brightness – яркость, иногда так называют 2D) является основным во всех областях исследования. Он позволяет получать полноценную двухмерную картинку. Участки тканей и органов, полностью отразившие ультразвуковой сигнал, отображаются ярким белым цветом, а те, что поглотили или пропустили его – темным. Таким образом, врач-диагност видит черно-белую картинку, на которой благодаря шкале из 300 градаций (от черного до светло-серого цвета) отчетливо видны различные плотности и новообразования.

М-режим (от англ. motion – движение) позволяет получить информацию об изменении положения движущихся структур в формате одномерного изображения. На оси ординат фиксируется расстояние от датчика до исследуемой анатомической структуры, а на оси абсцисс – время исследования. Амплитуда отраженного эхо-сигнала кодируется оттенками серого цвета. Долгое время при ультразвуковом исследовании сердца применяли только его, сейчас же совмещают с другими видами режимов, что повышает точность результата.

Допплеровские режимы

В УЗ-диагностике допплеровские режимы позволяют получить параметры кровотока на основе измерения частоты отраженного сигнала от эритроцитов и сделать выводы о направлении движения кровотока (от/к датчику) и его скорости.

Спектральный допплеровский режим бывает постоянно-волновым (CW – continuous wave) и импульсно-волновым (PW – pulse wave). Первый подходит для точного измерения высоких скоростей кровотока, но имеет низкое разрешение по глубине (сигнал регистрируется почти по всей протяженности ультразвукового луча). Второй позволяет оценить параметры кровотока на заданной глубине, однако, имеет ограниченный диапазон измеряемых скоростей.

Цветовое допплеровское картирование определяет скорость кровотока и выделяет его направление к датчику красным цветом и его оттенками, а от датчика – синим. При помощи данного метода можно визуализировать просвет сосуда и быстро получить сведения о характере кровотока.

Энергетическое допплеровское картирование – разновидность цветового картирования, в котором используют данные об амплитуде отраженного допплеровского сигнала (он выделяется оранжевым цветом). Одной из особенностей данного способа исследования является усиленная чувствительность к низким скоростям кровотока (в том числе в мелких сосудах), что позволяет лучше оценить васкуляризацию паренхиматозных органов и патологических образований.

Виды датчиков

В разных отраслях медицины специалисты используют сканеры с датчиками, отвечающими разным требованиям.

Линейные – имеют небольшую глубину сканирования (до 10 см). Применяются при обследовании мышц, небольших суставов, некрупных сосудов, щитовидной и молочной желез.
Конвексные и микроконвексные – проникают на глубину до 25 см. Подходят для осмотра брюшной полости, мочевыводящей системы и крупных суставов.
Секторные – имеют конструкцию, позволяющую менять угол луча в плоскости сканирования. Используются для осмотра участков за ребрами и глазами пациента, а также кардиологических исследований.
Внутриполостные – применяются в акушерстве, гинекологии и урологии.
Объемные – выполняют автоматическое посрезовое сканирование, которое затем преобразуется в трех- или четырехмерную картинку.
Катетерные или «игольчатые» – подходят для труднодоступных мест, например, сосудов или сердца.

Для узкоспециализированных исследований используются трансуретальные, трансректальные, чреспищеводные и другие виды датчиков.

Функциональные возможности УЗИ-аппаратов

УЗИ-сканеры – это многопрофильное оборудование, и чем большим набором функций оно обладает, тем точнее будет результат. Врачам-диагностам в работе пригодятся следующие опции:

Панорамное сканирование – увеличивает зону обзора и помогает увидеть взаимное расположение объектов.
Режим кинопетли – предназначен для запоминания последовательных кадров изображения, благодаря чему их можно будет воспроизвести позже. Кардиологи используют данную функцию при изучении нарушения сердечного ритма.
SonoView – позволяет архивировать изображения, создавать базы и копировать их на внешние носители.
Xlight – обеспечивает улучшенную визуализацию 3D-сканирования.
ClearVision – дает возможность фильтрации картинки, повышения четкости контуров и контрастности.

Полезно знать

Как диагностируют болезни поджелудочной: не только об УЗИ

Как выбрать УЗИ-аппарат

Прежде, чем выбирать ультразвуковое оборудование, стоит определить несколько важных параметров:

Расположение

Работа таких приборов ведется в медицинских учреждениях или на выезде, например, в машинах скорой помощи. Поэтому для начала нужно определить тип оборудования — портативный или стационарный.

Тип исследования

Производители предлагают модели ультразвуковых аппаратов для конкретных видов диагностики (гинекология, акушерство, кардиология) или широкого профиля (для обследования разных органов и систем).

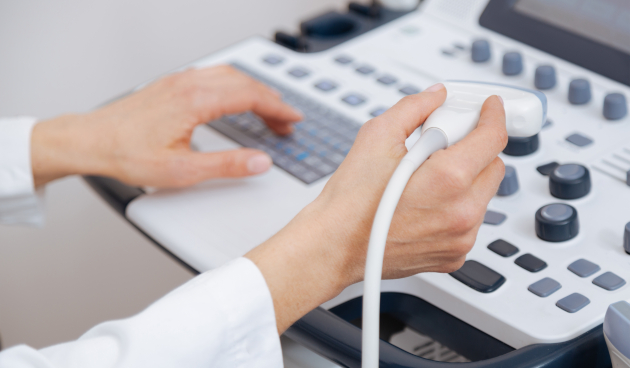

Интерфейс и расположение кнопок

Должен быть удобный, ведь специалисту с ними работать каждый день. В идеале лучше выбирать эргономичные устройства с сенсорным экраном, где одного касания достаточно для включения того или иного режима.

Оптимизация времени

Если поток посетителей достаточно плотный, то стоит обратить внимание на модели УЗИ-аппаратов, оснащенные функцией автоматического измерения, которая значительно сокращает продолжительность диагностики.

Чувствительность допплеровского блока и качества визуализации

Этот критерий можно проверить только при личном осмотре прибора. Необходимо учитывать качество выхода в элайзинг, заполнение пространства сосудов цветной картой, и насколько хороша чувствительность датчиков в допплеровских режимах.

В тему

Как УЗИ помогает выявить болезни желчного пузыря

Популярные вопросы и ответы

Мы попросили ответить на самые популярные вопросы об УЗИ-аппаратах менеджера по работе с ключевыми клиентами Илью Савельева.

Каково отличие угла между направлениями допплеровского луча и потока крови при энергетическом допплеровском и цветовом картировании?

– Ключевой отличительной особенностью ЦДК от ЭД является зависимость от угла. ЦДК используется для получения информации о наличии и направлении кровотока в режиме реального времени. Изменение угла при ЦДК достигается путем управления датчиком и цветовой рамкой на экране сканера для создания правильного угла к сосудам.

ЭД в свою очередь не зависит от угла сканирования, и является более чувствительным к наличию кровотока, что позволяет оценить васкуляризацию органов, изучить мелкие сосуды и низкоскоростные потоки.

С какими видами режимов совмещают М-режим?

– М-режим широко применяется в эхокардиографии, с его помощью можно оценить изменение размеров полостей сердца при его сокращениях, особенности крупных сосудов, перемещение створок клапанов сердца и т.д. Название происходит от слова motion, что значит «движение». Как правило, М-режим совместим с В-режимом, цветным допплеровским картированием, постоянно-волновым допплером.

На какой частоте работают датчики УЗИ-аппаратов?

– При использовании высокочастотных УЗ-волн получаются изображения с высоким разрешением, но волны проникают на меньшую глубину. При использовании низкочастотных УЗ-волн получаются изображения с разрешением низкого качества, однако, волны проникают глубже. Потому выбор датчиков обусловлен максимальной глубиной расположения органов и структур, которые врач исследует.Также при выборе частоты датчиков необходимо учитывать возрастную категорию обследуемых пациентов.

Например, конвексные датчики, применяемые для абдоминальных исследований (брюшной полости), органов малого таза у взрослой категории пациентов имеют среднюю частоту 1-5 МГц. Микроконвексные позволяют диагностировать аналогичный спектр структур и органов, но оптимальные частоты будут варьироваться от 3 до 8 МГц так как предназначены для педиатрии.

Какое количество датчиков в УЗИ-аппаратах необходимо для точного исследования разных органов и систем?

– В вопросе выбора датчиков-мы всегда отталкиваемся от потребностей заказчика и области применения ультразвукового аппарата. Чаще всего приобретаются системы для общей визуализации, куда включены четыре датчика:

1. конвексный для абдоминальных исследований, тазобедренных суставов и половой системы;
2. линейный для исследования поверхностных структур: молочная и щитовидная железы, мышцы, суставы и сосуды;
3. секторный для исследований в области эхокардиографии;
4. внутриполостной для органов малого таза в области акушерства, гинекологии, урологии.

Какова глубина сканирования для разных областей исследования (сердца, кровотока головного мозга, абдоминальных, в акушерстве, гинекологии, урологии и прочих)?

– Глубина проникновения зависит от плотности биологических тканей и частоты. Биологические ткани обладают разной степенью поглощения ультразвука, например, наибольшим поглощением обладает костная ткань, в то время как жировой слой пропускает сигнал намного хуже.

Для линейных датчиков (при исследовании поверхностно расположенных органов: щитовидной и молочной железы, лимфатических узлов) характерна максимальная глубина проникновения 8-10 см. Для конвексных датчиков (при абдоминальных исследованиях) — до 25-30 см.

Какое максимальное количество портов для подключения датчиков бывает?

– В зависимости от конструктивного исполнения аппаратов различают портативные, стационарные системы и планшетного типа.

Для портативных характерен один порт, но аппарат можно дооснастить разветвителем. Таким образом, количество портом увеличивается до 3. У стационарных систем количество портов варьируется от 3 до 5.

В чем преимущество комплексного оснащения аппарата?

– Чаще всего, приобретаются системы для общей визуализации, куда включены конвексный, линейный, секторный, внутриполостной датчики и постоянно-волновой допплер. Дополнительные опции и модули согласовываются с заказчиком, исходя из его потребностей. Мы всегда можем модернизировать систему после поставки клиенту, но если клиент изначально приобретает модель более расширенной комплектации, это экономит его средства, увеличивает количество предоставляемых услуг и инструментов для диагностики.

Дополнительные датчики для исследования сосудов и обследования детей входят в комплектацию?

– При подборе аппарата всегда уточняются детали, особенно категория пациентов. Для детей датчики будут отличаться от приборов для взрослых. Они имеют более высокий частотный диапазон и узкую аппертуру (прилегающую поверхность датчика). В стандартный комплект такие датчики не входят.

Что такое монокристальные датчики, для чего они предназначены и чем отличаются от остальных?

– Монокристаллические датчики производятся из одного кристалла. Таким образом, еще до прохождения различных обработок аппарата изображение уже получается более однородным, имеет меньшее количество шумов и артефактов, что существенно влияет на качество снимков и диагностики.

Источник бесперебойного питания нужно приобретать отдельно?

– ИБП относится к периферийному оборудованию и подбирается исходя из потребляемой мощности системы. Мы настоятельно рекомендуем включать его в комплектацию, так как он защищает оборудование от скачков электроэнергии и продлевает срок эксплуатации оборудования.
