При движении, беге или ходьбе, ноги принимают на себя вес нашего тела. За счет уникальной анатомической структуры стопы служат амортизатором для этой нагрузки. Правильно сформированный свод стопы влияет на здоровье позвоночника, коленей и тазобедренного сустава. От состояния позвоночника зависит работа внутренних органов и организма в целом. Таким образом, здоровье стоп крайне важно для общего состояния здоровья человека.
Плоскостопие – довольно распространенное ортопедическое заболевание, при котором форма стопы видоизменяется, а ее свод сглаживается. Своевременное обнаружение и лечение плоскостопия позволяет избежать более серьезных заболеваний нижних конечностей и позвоночника1. Выявить плоскостопие помогают разные методы диагностики, в том числе плантография1. Обсудим, какие модели плантографов существуют, а также стоит ли их покупать для домашнего использования.
Что такое плантограф
Плантография – метод диагностики, при котором врач получает детализированное изображение подошвы стопы путем ее окрашивания чернильной краской на специальной бумаге. Стоит отметить, что этот метод относится устаревшим и в настоящее время используется довольно редко.
Второй вариант метода – фотографирование или сканирование отпечатка подошвы с помощью плантографа (компьютерная плантография)2.

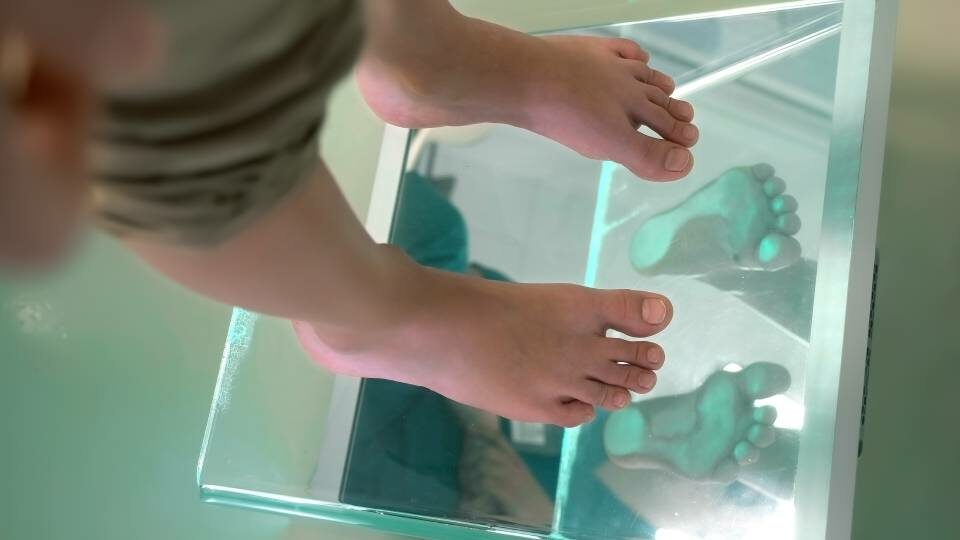

Плантограф представляет собой медицинское устройство, позволяющее снимать отпечатки стопы для выявления патологий и постановки диагноза. Он включает в себя:
- раму, удерживающую остальные элементы;
- прозрачную платформу, на которую встает пациент;
- в некоторых моделях предусмотрено зеркало для осмотра (располагается под углом или горизонтально);
- источники освещения;
- в компьютерных моделях – цифровую камеру.
Принцип действия самого обычного механического плантографа прост и заключается в получении окрашенных отпечатков стоп. Для этой цели используется платформа, на которую врач размещает чистый лист бумаги. Снизу он покрашен специальной краской. Отпечаток представляет собой оригинальный узор, который остается на нижнем листе. После получения снимков специалист изучает их, делает необходимые расчеты и дает медицинское заключение.
Виды плантографов
В современной медицине используют два основных вида плантографов: обычные (механические) и компьютерные.
Преимущество обычных плантографов заключается в том, что их можно использовать в любое время и в любом месте. Для их работы не требуется электричество, а точность результатов зависит от опыта врача.

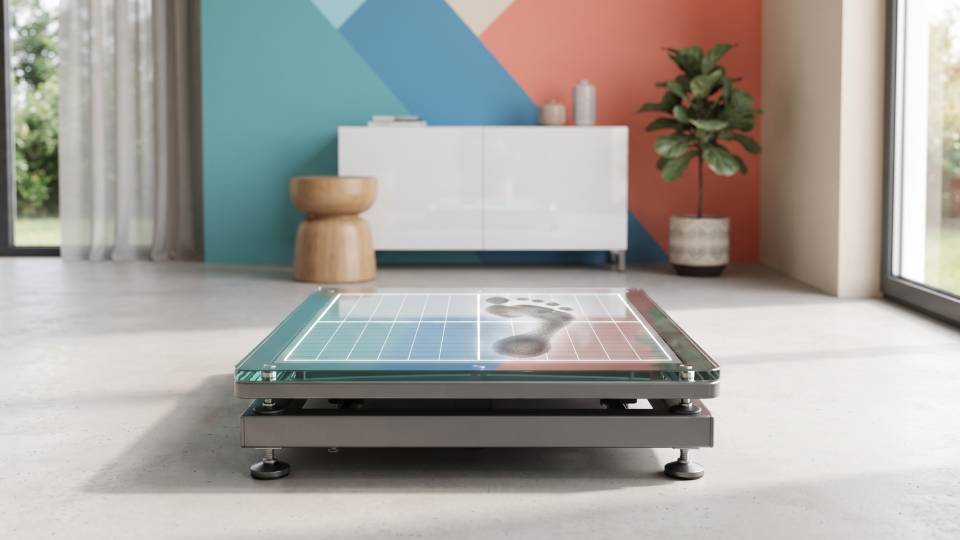

Преимущества компьютерного плантографа2:
- позволяет выполнить сканирование в трех измерениях;
- намного точнее, чем обычное устройство;
- результаты можно распечатать на принтере;
- за одну секунду можно сделать до 50 и более снимков (точное количество варьируется в зависимости от модели).
Плантографы в больнице
Чаще всего плантографы используют в медицинских учреждениях. При покупке плантографов для больниц нужно обратить внимание на продолжительность эксплуатации, также желательно, чтобы аппарат не нуждался в техническом обслуживании, был компактен и прост в использовании, а расходные материалы стоили доступно. Самих моделей плантографов немного.
- Плантограф ФГУП «ЦИТО».
Это стандартный плантограф, который представляет собой две рамки, верхняя из которых обтянута пленкой, а в нижнюю вставлено оргстекло, обшитое тканью.
Краска наносится на ткань нижней рамы, затем сверху кладут лист бумаги и накрывают ее верхней рамой. Пациенты садятся на кушетку, ставят ноги на пленку верхней рамы, затем медленно встают, чтобы ноги были параллельны оси рамки, а потом снова аккуратно садятся. Медработник поднимает рамку и вытаскивает лист с отпечатком стопы.
Такой плантограф можно использовать при изготовлении индивидуальных стелек, также он может диагностировать раннее плоскостопие и другие отклонения в строении стопы. Особого ухода и обслуживания устройство не требует, да и по цене вполне доступен – от 14 тысяч рублей.
- Плантографы компьютерные ТВЕС, «Новая Ортопедия» – ПлантоВизор Синди Грация Кузнецова С.В.
Габариты у этих аппаратов небольшие, как и вес. С их помощью можно проводить выездные диагностики. Такие модели позволяют диагностировать различные проблемы со стопами, а также вести карту пациентов, сравнивая состояние их опорно-двигательного аппарата в разные периоды времени. Стоимость компьютерных моделей существенно дороже, как правило, это несколько десятков тысяч рублей.
Плантографы для домашнего использования
Есть простые модели плантографа, которые позволяют узнать, есть ли у вас плоскостопие. Такие приборы стоят от трех тысяч рублей.
- Плантограф для определения плоскостопия.
В такой набор для домашнего пользования входят ванночка, валик и краска, инструкция, клеенка. Нужно налить краску в ванночку, нанести ее валиком на внутреннюю поверхность клеенки, вложить внутрь рамки лист бумаги и закрыть плантограф. Человеку необходимо сесть на стул и аккуратно поставить стопы на мембрану. Затем нужно медленно подняться и встать с упором на обе стопы. Каждую стопу нужно очертить по контуру, затем сравнить полученный результат с рисунком. При подозрении на плоскостопие нужно обратиться к ортопеду и получить рекомендации.
Все остальные плантографы относятся к медицинскому оборудованию и не подходят для домашнего пользования. Если вы подозреваете у себя плоскостопие, или у вас есть другие проблемы со стопами, лучше сразу обратиться к специалисту, который проведет исследование профессионально.
Как выбрать плантограф
При выборе плантографа специалисты рекомендуют учитывать следующие моменты:
- Условия использования. Для домашнего использования можно приобрести обычное устройство, для массового обследования пациентов в поликлинике подойдет цифровой прибор.
- Скорость. Компьютерный аппарат работает намного быстрее, выдавая за секунду до 50 и более снимков3.
- Функционал модели. Наибольшей популярностью сегодня пользуются цифровые плантографы. Производители предлагают обширный ассортимент, среди которого можно найти подходящий по функционалу и цене вариант.
Популярные вопросы и ответы
Мы обсудили важные вопросы, связанные с компьютерными плантографами, с врачом-травматологом, ортопедом Михаилом Дорошевым.
В чем преимущества компьютерных плантографов перед обычными?
• регистрация отпечатка подошвы в цифровом формате (фотография, сканирование);
• компактность установки (портативный сканер или плантограф с цифровой фотокамерой и персональный компьютер);
• высокая пропускная способность (удобно при массовом обследовании);
• сохранение результатов в базе данных компьютера (удобно для оценки изменений стопы в динамике);
• высокая скорость получения, обработки и оценки полученных данных о состоянии стопы;
• при наличии специального компьютеризированного станка возможно изготовление индивидуальных ортопедических стелек на основе полученных результатов компьютерной ПГ.
Что должна включать базовая комплектация хорошего компьютерного плантографа?
• блок получения информации об отпечатке подошвы стопы (ортопедический сканер или цифровые фотокамеры);
• блок визуализации полученных результатов (монитор);
• блок обработки информации и расчета необходимых показателей и индексов (персональный компьютер с необходимым программным обеспечением).
Какие дополнительные опции могут пригодиться современному плантографу?
• компьютерно-оптическую топографию (или стереофотометрию), чтобы оценивать не только отпечатки подошвы стоп, но взаимное влияние друг на друга состояния позвоночника, таза, нижних конечностей;
• стабилографию (или педобарографию), чтобы оценивать изменение отпечатков подошвы стоп и положения центра тяжести тела во время ходьбы;
• обработку и загрузку полученных данных в память совместимого компьютеризированного станка для заводского изготовления индивидуальных ортопедических стелек.
Источники:
- Веденина А. С., Смирнова Л. М. Оценка функционального состояния стопы с использованием плантографии // Известия ЮФУ. Технические науки. 2008. №5.
https://cyberleninka.ru/article/n/otsenka-funktsionalnogo-sostoyaniya-stopy-s-ispolzovaniem-plantografii - Гавриков К. В., Мандриков В. Б., Клаучек С. В., Воробьев А. А., Перепелкин А. И., Шкляр А. Л. Технология компьютерной плантографии // ВНМТ. 2007. №4.
https://cyberleninka.ru/article/n/tehnologiya-kompyuternoy-plantografii - Соломин Виталий Юрьевич, Федотов Валерий Константинович, Соломин Вячеслав Юрьевич, Игнатьев Юрий Тимофеевич Компьютерная плантография как метод диагностики плоскостопия: возможности и перспективы // ОНВ. 2005. №4 (33).
https://cyberleninka.ru/article/n/kompyuternaya-plantografiya-kak-metod-diagnostiki-ploskostopiya-vozmozhnosti-i-perspektivy
