За связь компонентов ПК между собой и слаженную работу отвечает материнская плата. Ее выбору стоит уделить такое же внимание, как и подбору, например, процессора или видеокарты. Разбираемся, на что обратить внимание при покупке «материнки» и какие модели на рынке по праву считаются лучшими.
Для начала стоит понять, о каких характеристиках материнской платы пойдет речь:
Сокет и чипсет

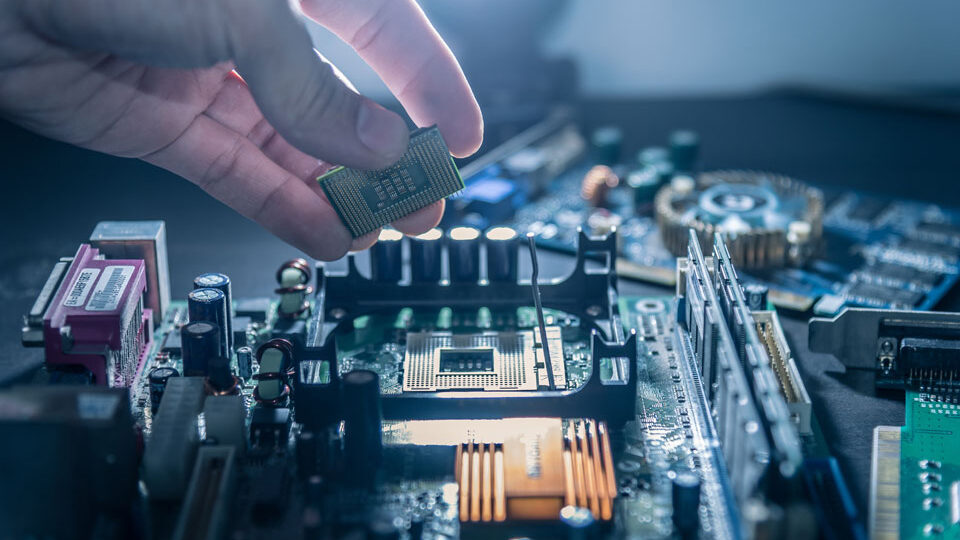

От того, какой разъем центрального процессора (от англ. CPU socket) у материнской платы, зависит, какой процессор можно установить и какую производительность ПК мы получим. Широко распространены следующие сокеты двух известных производителей: Intel (370, 423, 478, LGA) и AMD (462, 563, 754, 939). Зная, какой сокет установлен, вы сможете выбрать подходящий процессор в случае апгрейда.
Чипсет как набор микросхем отвечает за связь процессора, памяти, устройств ввода/вывода, хранения данных, разъемов USB. Стоит понимать, что, выбрав современный чипсет, вы открываете больше возможностей (игровых, рабочих) для вашего ПК. Получится и процессор разогнать, и подключить платы расширения. Выбирать придется из линеек чипсетов Intel и AMD.
Обозначение линеек Intel | Обозначение линеек AMD |
B и Н — базовые, которые нельзя разогнать; | A – для офисного использования; |
Z — для игровых и требующих высокой производительности ПК; | B — с возможностью небольшого разгона; |
X — для вычислительных и графических нужд. | X и TRX — для ПК, требующих высокую и сверхвысокую производительность ПК. |
Тип памяти и скорость
Чтобы понимать, какое количество программ компьютер сможет открывать одновременно, нужно узнать, какую оперативную память поддерживает материнская плата. В характеристиках вы встретите тип памяти (DDR3, DDR5 и тому подобные) и поддерживаемые частоты в МГц.
Выбор редакции для Intel
MSI MPG Z490 Gaming Edge WIFI
Крепкая материнская плата, которая поддерживается на нескольких процессорах. Модель отличает хорошее качество сборки. В комплекте вы также найдете две Wi-Fi антенны, которые явно не будут лишними. На всех основных элементах — массивные радиаторы. У этой платы большой разгонный потенциал и все современные функции в наличии. Система охлаждения также вызывает доверие.
Основные характеристики
Сокет | LGA1200 |
Поддерживаемые процессоры | Intel 10th Gen Core/Pentium Gold/Celeron |
Поддержка многоядерных процессоров | есть |
Чипсет | Intel Z490 Express |
BIOS | AMI |
Поддержка EFI | есть |
Поддержка SLI/CrossFire | CrossFire |
Память | DDR4 DIMM, 2133-2933 МГц |
Количество слотов памяти | 4 |
Поддержка двухканального режима | есть |
Максимальный объем памяти | 128 ГБ |
Количество разъемов SATA 6Gb/s | 6, RAID: 0, 1, 5, 10 на основе Intel Z490 |
Количество слотов M.2 | 2 |
Тип интерфейса M.2 | PCI-E/SATA 3.0 |
Тип слотов M.2 | Key M, 2242/ 2260 /2280/ 22110; Key M, 2242/ 2260 /2280 |
Слоты расширения | 2xPCI-E x16, 2xPCI-E x1 |
Поддержка PCI Express 3.0 | есть |
Звук | 7.1CH, HDA, на основе Realtek ALC1200-VD1 |
Ethernet | 2.5 Гбит/с, на основе Realtek RTL8125B-CG |
Wi-Fi | 802.11ac |
Bluetooth | есть |
Наличие интерфейсов | 13 USB, выход S/PDIF, HDMI, PS/2 (клавиатура), PS/2 (мышь) |
Разъемы на задней панели | 6 USB, 1 USB Type-C, оптический выход, DisplayPort, HDMI, PS/2 (клавиатура), PS/2 (мышь) |
Основной разъем питания | 24-pin |
Разъем питания процессора | 8-pin + 4-pin |
Тип системы охлаждения | пассивное |
Дополнительные параметры | форм-фактор — ATX; есть игровая; есть разъем подключения ленты RGB; гарантия 3 года. |
Плюсы и минусы
Выбор редакции для AMD
GIGABYTE B550I AORUS PRO AX
Эта материнская плата поддерживает PCIe 4.0, что для современных компонентов крайне важно. Исполнена она весьма надежно, это обеспечивает металлический каркас с лицевой и задней стороны. Среди плюсов также встроенный модуль Wi-Fi, который поддерживает стандарт 802.11ax. Пользователи отмечают, что у платы хорошая производительность. Она способна раскрыть потенциал таких топовых процессоров, как AMD Ryzen 3 поколения, и, судя по всему, 4.
Основные характеристики
Сокет | AM4 |
Поддерживаемые процессоры | IAMD Ryzen Gen 3 |
Поддержка многоядерных процессоров | есть |
Чипсет | AMD B550 |
BIOS | AMI |
Поддержка EFI | есть |
Поддержка SLI/CrossFire | нет |
Память | DDR4 DIMM, 2133-4866 МГц |
Тип памяти | ECC/non-ECC |
Количество слотов памяти | 2 |
Поддержка двухканального режима | есть |
Максимальный объем памяти | 64 ГБ |
Количество разъемов SATA 6Gb/s | 4, RAID: 0, 1, 10 на основе AMD B550 |
Количество слотов M.2 | 2 |
Тип интерфейса M.2 | PCI-E/SATA 3.0 |
Слоты расширения | 1xPCI-E x16 |
Поддержка PCI Express 4.0 | есть |
Звук | 7.1CH, HDA, на основе Realtek ALC1220-VB |
Ethernet | 2.5 Гбит/с; Wi-Fi — 802.11ax |
Bluetooth | есть |
Наличие интерфейсов | 10 USB, HDMI |
Разъемы на задней панели | 6 USB, 1 USB Type-C, DisplayPort, HDMI |
Основной разъем питания | 24-pin |
Разъем питания процессора | 8-pin + 4-pin |
Тип системы охлаждения | пассивное |
Дополнительные параметры | форм-фактор — mini-ITX; есть разъем подключения ленты RGB; гарантия 3 года. |
Плюсы и минусы
Рейтинг топ-3 лучших материнских плат для Intel
1. GIGABYTE Z690 AORUS ELITE DDR4 (rev. 1.x)
Материнская плата на основе чипсета Z690 от Intel вышла в продажу с сокетом LGA1700. Такая комбинация поддерживает современные процессоры фирмы Intel 12 поколения Core i9, i7 и i5. Предусмотрено четыре слота памяти для типа DDR4. Оперативная память будет работать в двухканальном режиме с частотой 3 200 МГц.
На задней панели находятся десять разъемов (входа-выхода) среди которых DisplayPort, HDMI, оптический выход S/PDIF. Форм-фактор данной модели — ATX. У материнской платы есть три слота для PCI-E х16. Пользователи недовольны лишь тем, что требуется обновление BIOS (установлена версия F5).
Основные характеристики
Модель | GIGABYTE Z690 AORUS ELITE DDR4 |
Форм-фактор и размеры | Standard-ATX, 305 х 244 мм |
Сокет | LGA 1700 |
Чипсет | Intel Z690 |
Совместимые ядра процессоров | Intel, Alder Lake, Raptor Lake |
Количество слотов памяти | 4 |
Тип поддерживаемой памяти | DDR4 |
Количество каналов памяти | 2 |
Максимальная частота памяти | 3200 МГц |
Количество разъемов M.2 | 4 |
Количество портов SATA | 6 |
Количество слотов PCI-E x16 | 3 |
Количество и тип USB на задней панели | USB 2.0 x4, USB 3.2 Gen2 Type A x2, USB 3.2 Gen1 Type A x3, USB 3.2 Gen2x2 Type-C |
Видеовыходы | DisplayPort, HDMI |
Основной разъем питания | 24 pin |
Плюсы и минусы
2. ASUS PRIME B560M-K
Многие пользователи по достоинству оценили материнскую плату с сокетом LGA1200 и чипсетом Intel B560. Модель поддерживает следующие процессоры: Intel 10 и 11, а также Pentium и Celeron. Форм-фактор – Micro-ATX. В данной «материнке» четыре слота памяти DDR4 с максимальной частотой 5 000 МГц.
В среднеценовом сегменте нечасто встретишь модель сразу с шестью портами SATA и 2 PCI-E x16. Покупатели отмечают, что USB-портов недостаточно (их всего шесть). Адаптер для Bluetooth и Wi-Fi придется докупать дополнительно для подключения в разъем М.2 Key E.
Основные характеристики
Модель | ASUS PRIME B560M-A |
Форм-фактор и размеры | Micro-ATX, 244 х 234 мм |
Сокет | LGA 1200 |
Чипсет | Intel B560 |
Совместимые ядра процессоров | Comet Lake, Rocket Lake |
Количество слотов памяти | 4 |
Тип поддерживаемой памяти | DDR4 |
Количество каналов памяти | 2 |
Максимальная частота памяти | 5000 МГц |
Количество разъемов M.2 | 4 |
Количество портов SATA | 6 |
Количество слотов PCI-E x16 | 2 |
Количество и тип USB на задней панели | USB 2.0 x4, USB 3.2 Gen2 Type A, USB 3.2 Gen2 Type-C |
Видеовыходы | DisplayPort, HDMI (2шт) |
Основной разъем питания | 24 pin |
Плюсы и минусы
3. MSI H510M-A PRO
Модель AFOX IH61-MA2-V3 относится к Mini-DTX. Сокет LGA1155 позволяет данной материнской плате поддерживать процессоры Intel Core i7, i5, i3, Pentium и Celeron. Чипсет Intel H61 работает с максимальной частоты шины 1 600 МГц. Предусмотрены два слота памяти типа DDR3 DIMM (суммарный объем – до 16 ГБ).
Разъемов SATA – четыре, а USB — шесть. Модель отлично подойдет офисному ПК или бюджетной сборке для домашних нужд. В отзывах встречается информация, что текстолит тонкий, поэтому при монтаже материнской платы надо быть очень осторожным.
Основные характеристики
Модель | AFOX IH61-MA2-V3 |
Форм-фактор и размеры | Mini-DTX, 190 х 170 мм |
Сокет | LGA 1155 |
Чипсет | Intel H61 |
Совместимые ядра процессоров | Ivy Bridge, Sandy Bridge |
Количество слотов памяти | 2 |
Тип поддерживаемой памяти | DDR3 |
Количество каналов памяти | 2 |
Максимальная частота памяти | 1600 МГц |
Количество разъемов M.2 | 1 |
Количество портов SATA | 4 |
Количество слотов PCI-E x16 | 1 |
Количество и тип USB на задней панели | USB 2.0 x6 |
Видеовыходы | VGA (D-Sub), HDMI |
Основной разъем питания | 24 pin |
Плюсы и минусы
Рейтинг топ-4 лучших материнских плат для AMD
1. ASUS PRIME X570-P
Для сборки игрового ПК вполне подойдет материнская плата с сокетом AM4 для процессоров AMD 3 и 2, AMD Ryzen, второго и первого поколений Ryzen с Radeon Vega Graphics. Чипсет у данной модели – AMD X570. Представлены четыре слота памяти для 128 ГБ типа DDR4 DIMM. У «материнки» два слота PCI-E x16 и три PCI-E x1. USB-разъемов на задней панели достаточно — восемь штук.
Отличительной чертой данной платы является активное охлаждение, в то время как у аналогов оно пассивное. Однако пользователи недовольны тем, что нет радиаторов М.2. Помимо этого, подключение видеокарты в верхний разъем PCI-E перекрывает вентилятор на чипсете.
Основные характеристики
Модель | ASUS PRIME X570-P |
Форм-фактор и размеры | Standart-ATX, 305 х 244 мм |
Сокет | AM4 |
Чипсет | AMD X570 |
Совместимые ядра процессоров | Vermeer, Renoir, Matisse, Pinnacle Ridge, Raven Ridge, Picasso |
Количество слотов памяти | 4 |
Тип поддерживаемой памяти | DDR4 |
Количество каналов памяти | 2 |
Максимальная частота памяти | 3200 МГц |
Количество разъемов M.2 | 2 |
Количество портов SATA | 6 |
Количество слотов PCI-E x16 | 2 |
Количество и тип USB на задней панели | USB 2.0 x2, USB 3.2 Gen1 Type A x2, USB 3.2 Gen2 Type A x4 |
Видеовыходы | HDMI |
Основной разъем питания | 24 pin |
Плюсы и минусы
2. GIGABYTE B550M DS3H (rev. 1.x)
Если планируете установку процессоров AMD Ryzen 5 000 (в том числе и G-Series), 4 000 и 3 000, рассмотрите материнскую плату с сокетом AM4 от AMD. У данной модели чипсет AMD B550, а ее форм-фактор соответствует Micro-ATX. Пользователю доступны четыре разъема для памяти типа DDR4 DIMM с максимальной частотой 4733 МГц.
Производитель данной «материнки» — GIGABYTE – один из лидеров по производству компьютерных деталей, в том числе для игровых ПК. Доступны два порта M.2 и восемь разъемов USB. Пользователи считают, что три порта SATA прямо под видеокартой расположены неудобно, из-за чего приходится приобретать угловой переходник.
Основные характеристики
Модель | GIGABYTE B550M DS3H |
Форм-фактор и размеры | Micro-ATX, 244 х 244 мм |
Сокет | AM4 |
Чипсет | AMD B550 |
Совместимые ядра процессоров | Vermeer, Renoir, Matisse |
Количество слотов памяти | 4 |
Тип поддерживаемой памяти | DDR4 |
Количество каналов памяти | 2 |
Максимальная частота памяти | 4733 МГц |
Количество разъемов M.2 | 2 |
Количество портов SATA | 4 |
Количество слотов PCI-E x16 | 1 |
Количество и тип USB на задней панели | USB 2.0 x4, USB 3.2 Gen1 Type A x4 |
Видеовыходы | HDMI, DVI-D |
Основной разъем питания | 24 pin |
Плюсы и минусы
3. MSI A520M-A PRO
Материнская плата MSI A520M-A PRO предназначена для процессоров AMD Ryzen 3, 5, 7, 9 поколений, а также для версий PRO (5 и 7 поколений Ryzen PRO Vermeer). В данной модели установлен чипсет AMD A520. Два слота предусмотрены для подключения памяти типа DDR4 DIMM объемом до 64 ГБ.
Разъемов SATA – четыре, а слот M.2 – только один. На задней панели расположены шесть разъемов для подключения USB. Форм-фактор Micro-ATX позволяет установить плату в миниатюрный корпус. Встречаются отзывы, что «материнка» не запускается со старыми моделями видеокарт, плюс нередко требуется перепрошивка BIOS.
Основные характеристики
Модель | MSI A520M-A PRO |
Форм-фактор и размеры | Micro-ATX, 236 х 200 мм |
Сокет | AM4 |
Чипсет | AMD А520 |
Совместимые ядра процессоров | Vermeer, Renoir, Matisse |
Количество слотов памяти | 2 |
Тип поддерживаемой памяти | DDR4 |
Количество каналов памяти | 2 |
Максимальная частота памяти | 3200 МГц |
Количество разъемов M.2 | 1 |
Количество портов SATA | 4 |
Количество слотов PCI-E x16 | 1 |
Количество и тип USB на задней панели | USB 3.2 Gen1 Type A x4, USB 2.0 x2 |
Видеовыходы | HDMI, DVI-D |
Основной разъем питания | 24 pin |
Плюсы и минусы
4. ASRock B550M-HDV
Модель, которая привлечет покупателей своей стоимостью — не самой большой на рынке. Она имеет хороший разгон, правда без радиаторов VRM на него рассчитывать не стоит. Среди плюсов можно назвать наличие двух разъемов под 4 USB, а также sata-разъемы справа, а не сверху. Это удобно для тех, кто пользуется большими видеокартами.
Основные характеристики
Сокет | AM4 |
Поддерживаемые процессоры | AMD Ryzen 3rd Gen |
Чипсет | AMD B550 |
BIOS | AMI |
Поддержка EFI | есть |
Поддержка SLI/CrossFire | нет |
Память | DDR4 DIMM, 2133-4600 МГц |
Тип памяти | ECC/non-ECC |
Количество слотов памяти | 2 |
Поддержка двухканального режима | есть |
Максимальный объем памяти | 64 ГБ |
Количество разъемов SATA 6Gb/s | 4, RAID: 0, 1, 10 на основе AMD B550 |
Количество слотов M.2 | 1 |
Тип интерфейса M.2 | PCI-E/SATA 3.0 |
Тип слотов M.2 | Hyper M.2, 2242/2260/2280 |
Слоты расширения | 1xPCI-E x16, 1xPCI-E x1 |
Поддержка PCI Express 3.0 и 4.0 | есть |
Звук | 7.1CH, HDA, на основе Realtek ALC887 |
Ethernet | 1000 Мбит/с, на основе Realtek RTL8111H |
Наличие интерфейсов | 12 USB, 1xCOM, D-Sub, DVI, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь) |
Разъемы на задней панели | 6 USB, D-Sub, DVI, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь) |
Основной разъем питания | 24-pin |
Разъем питания процессора | 4-pin + 4-pin |
Тип системы охлаждения | пассивное |
Дополнительные параметры | форм-фактор — microATX; комплектация — заглушка для задней панели ввода/вывода, 2 кабеля SATA, 1 винт для разъема M.2; есть разъем подключения ленты RGB; гарантия 3 года. |
Плюсы и минусы
Лидеры прошлых лет
1. ASUS PRIME Z490-A
Достоинств у этого представителя нашего рейтинга тоже немало. Количество слотов и разъемов точно порадует пользователей. Есть отключаемая подсветка. Несомненные плюсы от чипсета z490. У материнской платы интересный внешний вид — белоснежные элементы декора и алюминиевые радиаторы на черном текстолите. Плата базируется на процессорном сокете Intel LGA 1200 и поддерживает ЦП десятого поколения Comet Lake-S.
Основные характеристики
Сокет | LGA1200 |
Поддерживаемые процессоры | 10th Generation Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron |
Поддержка многоядерных процессоров | есть |
Чипсет | Intel Z490 Express |
BIOS | AMI |
Поддержка EFI | есть |
Поддержка SLI/CrossFire | SLI/CrossFireX |
Память | DDR4 DIMM, 2133-4600 МГц |
Количество слотов памяти | 4 |
Поддержка двухканального режима | есть |
Максимальный объем памяти | 128 ГБ |
Количество разъемов SATA 6Gb/s | 6, RAID: 0, 1, 5, 10 на основе Intel Z490 |
Количество слотов M.2 | 2 |
Тип интерфейса M.2 | PCI-E/SATA 3.0 |
Тип слотов M.2 | M key, 2242/2260/2280/22110 |
Слоты расширения | 3xPCI-E x16, 3xPCI-E x1 |
Поддержка PCI Express 3.0 | есть |
Звук | 7.1CH, HDA, на основе Realtek ALC S1220A |
Ethernet | 2.5 Гбит/с, на основе Intel I225-V |
Наличие интерфейсов | 15 USB, выход S/PDIF, 1xCOM, HDMI |
Разъемы на задней панели | 8 USB, 1 USB Type-C, оптический выход, DisplayPort, HDMI |
Основной разъем питания | 24-pin |
Разъем питания процессора | 8-pin + 4-pin |
Тип системы охлаждения | пассивное |
Дополнительные параметры | форм-фактор — ATX; комплектация — 3 кабеля SATA, Q-коннектор, CPU Fan Holder, упаковка винтов для M.2 SSD, упаковка винтов для M.2 Key E; есть разъем подключения ленты RGB; гарантия 3 года. |
Плюсы и минусы
2. Supermicro X9DRi-F
Пользователи восхищаются мощностью этой материнской платы. Она способна обеспечить чуть ли ни максимальную производительность. В выгодную сторону модель отличают два процессора и доступные комплектующие. Здесь множество слотов памяти, а максимальные объем ее — 512 ГБ. Впрочем, есть и отталкивающие моменты: устройство — одно из самых дорогих на рынке.
Основные характеристики
Сокет | 2xLGA2011 |
Поддерживаемые процессоры | Intel Xeon E5-2600 series |
Системная шина | QuickPath Interconnect |
Поддержка многоядерных процессоров | есть |
Чипсет | Intel C602 |
BIOS | AMI |
Поддержка EFI | есть |
Поддержка SLI/CrossFire | нет |
Память | DDR3 DIMM, включая RDIMM, 800-1600 МГц |
Тип памяти | ECC/non-ECC |
Количество слотов памяти | 16 |
Поддержка двухканального режима | есть |
Максимальный объем памяти | 512 ГБ |
Количество разъемов SATA | 3Gb/s: 4, 6Gb/s: 2, RAID: 0, 1, 5, 10 |
Слоты расширения | 3xPCI-E x16, 3xPCI-E x8 |
Поддержка PCI Express 3.0 | есть |
Звук | нет |
Ethernet | 2×1000 Мбит/с, на основе Intel i350 |
Наличие интерфейсов | 111 USB, 2xCOM, D-Sub, 2xEthernet |
Разъемы на задней панели | 4 USB, 1xCOM, D-Sub, 2xEthernet |
Основной разъем питания | 24-pin |
Разъем питания процессора | 8-pin + 8-pin |
Тип системы охлаждения | пассивное |
Дополнительные параметры | Форм-фактор — ЕATX; есть для сервера; дополнительная информация — 1x RJ45 IPMI LAN; порт PS/2 — опционально. |
Плюсы и минусы
3. Colorful C.A68M-BTC YV14
Доступная материнская плата с набором необходимых качеств. С ней вы сможете смотреть фильмы в хорошем разрешении и играть в игры, правда, не очень требовательные. Компактные размеры модели дают вам возможность выбрать любой корпус — полноценный компьютерный либо миниатюрный, рассчитанный под microATX систему.
Основные характеристики
Сокет | FM2+ |
Поддерживаемые процессоры | AMD FM2/FM2+ processors |
Поддержка многоядерных процессоров | есть |
Чипсет | AMD A68H |
Поддержка SLI/CrossFire | нет |
Память | DDR3 DIMM |
Количество слотов памяти | 2 |
Поддержка двухканального режима | есть |
Слоты расширения | 1xPCI-E x16, 7xPCI-E x1 |
Поддержка PCI Express 3.0 | есть |
Звук | 5.1CH, HDA, на основе Realtek ALC662 |
Ethernet | 1000 Мбит/с, на основе Realtek RTL8111F |
Наличие интерфейсов | 8 USB, из них 2 USB 3.0, D-Sub, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь) |
Разъемы на задней панели | 4 USB, D-Sub, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь) |
Основной разъем питания | 24-pin |
Разъем питания процессора | 4-pin |
Тип системы охлаждения | пассивное |
Дополнительные параметры | форм-фактор — microATX; гарантия 3 года |
Плюсы и минусы
4. Biostar IH61MF-Q5
Этот вариант тоже относится к числу доступных. В характеристиках заявлено, что материнская плата поддерживает тактовую частоту оперативной памяти в 1600 мгц, что для многих пользователей считается преимуществом. Она подходит к нескольким процессорам — в частности к Intel® core™ i3-3220 и i5-3570k, владельцы которых зачастую отказываются от модели, сомневаясь в ее совместимости.
Основные характеристики
Сокет | LGA1155 |
Поддерживаемые процессоры | Intel Core i7/i5/i3/Pentium |
Поддержка многоядерных процессоров | есть |
Чипсет | Intel H61 |
Поддержка SLI/CrossFire | нет |
Память | DDR3 DIMM, 1066-1600 МГц |
Количество слотов памяти | 2 |
Поддержка двухканального режима | есть |
Максимальный объем памяти | 16 ГБ |
Количество разъемов SATA | 3Gb/s: 4 |
Слоты расширения | 1xPCI-E x16, 1xPCI-E x1 |
Поддержка PCI Express 3.0 | есть |
Звук | 5.1CH, HDA, на основе Realtek ALC662 |
Ethernet | 1000 Мбит/с, на основе Realtek RTL8111F |
Наличие интерфейсов | 8 USB, из них 2 USB 3.0, D-Sub, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь) |
Разъемы на задней панели | 4 USB, D-Sub, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь) |
Основной разъем питания | 24-pin |
Разъем питания процессора | 4-pin |
Тип системы охлаждения | пассивное |
Дополнительные параметры | форм-фактор — microATX; комплектация — 2 кабеля SATA, заглушка тыловых портов корпуса |
Плюсы и минусы
5. Esonic H61FEL-U
Этот вариант многие владельцы компьютеров рассматривают как замену для вышедшей из строя уже имеющейся материнской платы. Удивляться нечему — она относительно дешево стоит, обладает минимальным набором нужных характеристики и совместима с большим количеством процессоров. Работает, судя по отзывам пользователей, без нареканий — это самое главное.
Основные характеристики
Сокет | LGA1155 |
Поддерживаемые процессоры | Intel 2nd/3rd Gen Core i7/Core i5/Core i3/Pentium/Celeron |
Поддержка многоядерных процессоров | есть |
Чипсет | Intel H61 |
Поддержка SLI/CrossFire | нет |
Память | DDR3 DIMM, 1066-1333 МГц |
Количество слотов памяти | 2 |
Поддержка двухканального режима | есть |
Максимальный объем памяти | 8 ГБ |
Количество разъемов SATA | 3Gb/s: 4 |
Слоты расширения | 1xPCI-E x16, 1xPCI-E x1 |
Звук | 5.1CH, HDA, на основе Realtek ALC661 |
Ethernet | 10/100 Мбит/с |
Наличие интерфейсов | 10 USB, D-Sub, HDMI, Ethernet |
Разъемы на задней панели | 6 USB, D-Sub, HDMI, Ethernet |
Основной разъем питания | 24-pin |
Разъем питания процессора | 4-pin |
Тип системы охлаждения | пассивное |
Дополнительные параметры | форм-фактор — microATX; гарантия один год. |
Плюсы и минусы
6. Advantech AIMB-782QG2-00A1E
Серверная материнская плата с мощными характеристиками. Она поддерживает работы на процессорах — Intel 2nd, 3rd Core i7/i5/i3. Может работать сразу с несколькими. Модель отличают качество сборки и надежность всех материалов. Комплектация тоже приятно удивит, помимо самой платы вы найдете тут — 2 кабеля SATA, 1 кабель питания SATA и заглушку тыловых портов корпуса.
Основные характеристики
Сокет | LGA1155 |
Поддерживаемые процессоры | Intel 2nd, 3rd Core i7/i5/i3 |
Поддержка многоядерных процессоров | есть |
Чипсет | Intel Q77 |
BIOS | AMI |
Поддержка EFI | есть |
Поддержка SLI/CrossFire | нет |
Память | DDR3 DIMM, 1066-1666 МГц |
Количество слотов памяти | 4 |
Поддержка двухканального режима | есть |
Максимальный объем памяти | 32 ГБ |
Количество разъемов SATA | 3Gb/s: 4, количество разъемов SATA 6Gb/s: 2, RAID: 0, 1, 5, 10 на основе Intel Q57 |
Слоты расширения | 1xPCI-E x16, 1xPCI-E x4, 1xPCI-E x1, 4xPCI |
Звук | HDA |
Ethernet | 2×1000 Мбит/с, на основе Intel 82578DM, Intel 82583V |
Наличие интерфейсов | 14 USB, из них 4 USB 3.0 (2 на задней панели), 6xCOM, D-Sub, DVI, 2xEthernet, PS/2 (клавиатура), PS/2 (мышь), LPT |
Разъемы на задней панели | 4 USB, из них 2 USB 3.0, 2xCOM, D-Sub, DVI, 2xEthernet, PS/2 (клавиатура), PS/2 (мышь) |
Основной разъем питания | 24-pin |
Разъем питания процессора | 4-pin |
Тип системы охлаждения | пассивное |
Дополнительные параметры | форм-фактор — ATX; комплектация — 2 кабеля SATA, 1 кабель питания SATA, заглушка тыловых портов корпуса. |
Плюсы и минусы
7. Intel DP43BF
Завершает наш рейтинг одна из самых обсуждаемых в сети материнских плат. Она доступна, есть поддержка старого сокета. Кроме того, не следует забывать про производителя — платы Intel отличаются стабильной работой. Несмотря на цену, здесь качественные компоненты и прекрасный звук. Шлейф дотягивается куда угодно и в то же время не мешает видеокарте и остальным деталям. Также здесь есть все драйверы устройств и любая документация.
Основные характеристики
Сокет | LGA775 |
Поддерживаемые процессоры | Intel Core2 Quad/Core2 Duo/Pentium Dual-Core/Celeron |
Системная шина | 800 МГц — 1333 МГц |
Поддержка многоядерных процессоров | есть |
Чипсет | Intel Р43 |
Поддержка SLI/CrossFire | нет |
Память | DDR3 DIMM, 800-1333 МГц |
Количество слотов памяти | 4 |
Поддержка двухканального режима | есть |
Максимальный объем памяти | 8 ГБ |
IDE — количество слотов | 1, UltraDMA 133 |
Количество разъемов SATA 3Gb/s | 5, RAID: 0, 1, 5, 10 на основе Intel ICH10R |
Слоты расширения | 1xPCI-E x16, 2xPCI-E x1, 4xPCI |
Поддержка PCI Express 2.0 | есть |
Звук | 7.1CH, HDA, на основе Realtek ALC888 |
Ethernet | 1000 Мбит/с, на основе Broadcom BCM57788 |
Наличие интерфейсов | 12 USB, 2xFireWire (IEEE1394a), выход S/PDIF, 1xCOM, 1xeSATA, Ethernet, PS/2 (клавиатура), PS/2 (мышь) |
Разъемы на задней панели | 6 USB, 1xFireWire (IEEE1394a), оптический выход, 1xeSATA, Ethernet, PS/2 (клавиатура), PS/2 (мышь) |
Основной разъем питания | 24-pin |
Разъем питания процессора | 4-pin |
Тип системы охлаждения | пассивное |
Дополнительные параметры | Форм-фактор — ATX. |
Плюсы и минусы
Как выбрать материнскую плату
Материнская плата — вещь весьма специфическая. Покупать первую попавшуюся нельзя. Как правильно выбрать столь важный для ПК компонент, рассказал программист Даниил Косягин. Он обращает внимание на следующие особенности.
Совместимость
Материнская плата не будет работать на компьютере, с которым она не совместима. Поэтому здесь, в первую очередь, все зависит от сокета — он должен быть такой же, как и у процессора, чтобы установка стала возможной. Сокет часто обновляется, поэтому для бесперебойной работы лучше брать устройства с самым современным.
Производителей процессоров для компьютеров два — АМD и Intel. Сокетов столько же. Самые современные у Intel — 1151, 1151-v2, 2066, у AMD — AM4, TR4. Но здесь не уследить за временем, лучше уточнять у продавцов — они могут подсказать более новые и подходящие вам варианты. И не забывайте перед покупкой платы посмотреть в ее характеристиках совместимость с процессором, обычно такие вещи указываются.
Чипсет
Чипсет — еще один процессор в составе материнской платы, который обеспечивает работу подключаемых к ней устройств. Выбор его зависит от задач, которые перед собой ставит пользователь. Тип, количество интерфейсов для подключения USB, жестких дисков — именно этими моментами отличаются чипсеты.
В дешевых платах, как правило, чипсеты начального уровня. Они подходят для обычных домашних ПК. Средний уровень подойдет любителям компьютерных игр. Высокий уровень — это дорогая материнская плата с максимальным набором возможностей. Топовые модели также имеют функцию разгона процессора, что для многих является важным фактором.
Чипсеты, как и сокеты, разрабатывают Intel и АМD. Есть современные и очень мощные модели, например X399 у АМD и X99/X299 у Intel, есть и те, что попроще.
Оперативная память
Оперативная память — одно из важнейших значений в работе ПК. В материнской плате есть разъемы для модулей памяти. Во многих компактных моделях — 2 слота. Но лучше, если их больше 4 или, например, 8.
Впрочем, такие платы будут и по размеру больше. Современные модели поддерживают память DDR4, стандартного форм-фактора DIMM или компактного SO-DIMM. У недорогих вариантов максимальная частота памяти 2400-2666 МГц. У тех, что покачественнее — 3400-3600 МГц.
Форм-фактор
Кажется, что с размерами все просто — чем крупнее «материнка», тем больше на ней может поместиться слотов и разъемов. Общеприняты следующие размеры:
- ATX (305 х 244мм);
- eATХ (305 х 330мм);
- Mini-ATX (284 х 208мм);
- Micro-ATX (244 х 244мм);
- Mini-ITX (170 х 170мм);
- Nano-ITX (120 х 120мм).
Форм-фактор влияет еще и на расположение интерфейсов шин, портов и слотов RAM.
Прошивка материнской платы
Это программа, которая управляет ее функциями. Во многих представлена прошивка BIOS — текстовое и простое меню. Также некоторые платы сегодня имеют прошивку UEFI, где интерфейс графический и более удобный.
Разъемы
Разъемы на материнской плате нужны не только для модулей памяти. Так, у плат должны быть хранилища для видеокарт, чем их больше, тем, например, будет лучше производительность в играх.
Многие современные платы поддерживают слоты для установки карт последней версии — PCI Express 3.0 и 4.0, для хорошего игрового процесса хватит разъема PCI-E x16. В него же можно подключать платы расширения. Слоты под них также должны быть на плате, вместе с классическим разъемом под платы или дополнительные звуковые карты — PCI-E x1.
Конечно, не забывайте и про подключения жестких дисков. Для них на платах есть разъемы — SATA 3. Они же предназначены для накопителей SSD и оптических проводов. SATA Express — это вариант, когда такие разъемы выделены в отдельный блок. Если у материнской платы есть интерфейс M.2, то накопитель SSD на нее можно будет установить с помощью специальных креплений, главное — не ошибиться с размером.
На плате должно быть достаточное количество разъемов USB, HDMI — для подключения компьютера к телевизору или DicplayPort для подключения к современным мониторам. Для подключения к интернету необходимы разъем RJ-45 — Wi-Fi антенны есть не на всех моделях.
VRM
Модуль регулятора напряжения, или сокращенно VRM, отвечает за питание процессора. Блок питания «поставляет» 12 Вольт, а VRM понижает их до подходящего процессору уровня. За счет того, что модуль обеспечивает стабильное питание, возрастает производительность процессора.
Другие моменты
Также наш собеседник советует консультироваться со специалистами по поводу звука платы — желательно иметь кодек HDA, но это не обязательно. Что касается подключения к сети, то для хорошей функциональности скорость передачи данных должна быть не меньше 1000 Мбит/с. Также важно подобрать схему питания и возможности охлаждения под свой процессор — этот момент тоже нужно обсудить с профессионалом.
Отзыв эксперта о материнских платах
Своим мнением о материнских платах делится Григорий Цыганов, специалист сервисного центра по ремонту электроники:
«Нередко те, кто собирает ПК самостоятельно, сталкиваются с проблемой, что плата просто не видит процессор. В ходе расчета их совместимости пользователь проверил информацию от производителя, а значит, все должно сочетаться. В таком случае проблема кроется в том, что на материнской плате стоит устаревший BIOS для новых процессоров. Решением станет перепрошивка. Этот пример показывает важность учета всех характеристик при покупке материнской платы».
Популярные вопросы и ответы
На популярные вопросы читателей о материнских платах отвечает Григорий Цыганов, специалист сервисного центра по ремонту электроники.
