Хотите наслаждаться просмотром фильмов в отличном качестве, не выходя из дома? Домашний кинотеатр – ваш лучший помощник в этом. Нужно разрушить миф о том, что подключение сильно разнится в зависимости от фирмы-производителя телевизора, будь то Sony, Samsung, LG, Panasonic, Philips и т.д. Отнюдь – схема едина, но есть некоторые нюансы в используемых разъемах, и зависят они не от марки, а от возраста телевизора. «КП» расскажет о том, как подключить домашний кинотеатр к телевизору быстро и правильно.
ВАЖНО!
Убедитесь, что во время подключения домашнего кинотеатра к телевизору все приборы отсоединены от электросети и обесточены!
HDMI
Самый удобный и современный вариант, но он отсутствует у более старых моделей телевизоров. Такой формат подходит для передачи аудио и видео в высоком качестве и избавляет вас от большого количества проводов и долгих настроек.
На ресивере необходимо подключить кабель к разъему HDMI с пометкой «OUT», а на телевизоре к разъему с пометкой «IN». Удобство этого способа, как уже сказано, заключается в том, что одним проводом мы подключаем и видео- и аудиосигнал.
Теперь необходимо соединить ресивер с источником сигнала и аудиосистемой. Для начала подключаем приставку к DVD или Blue-ray плееру. Для этого, на задней панели плеера находим разъем HDMI или аналоговые разъемы (простые «тюльпаны») с пометкой «OUT» и соединяем их с соответствующим гнездом на ресивере, но с пометкой «IN».
Далее, подключим колонки и сабвуфер к приставке. Встречаются два типа соединения – зажимные (провода крепятся под небольшие прищепки) и резьбовые (провода прикручиваются к контактам). Важно соблюдать порядок – например, не подключить центральную колонку на место сабвуфера или задние динамики на место передних.

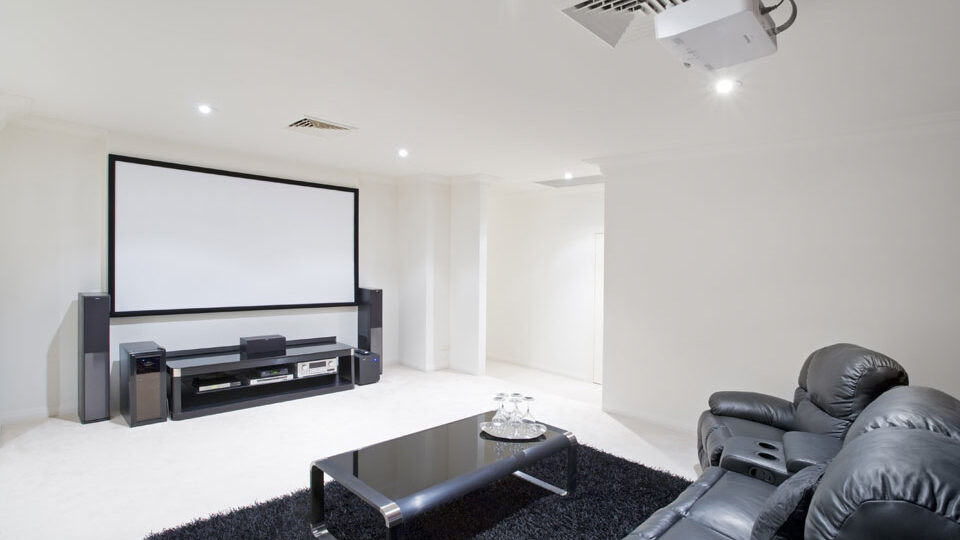

Хотите наслаждаться просмотром фильмов в отличном качестве, не выходя из дома? Домашний кинотеатр – ваш лучший помощник в этом. Фото: pixabay.com
Оптический кабель
Если HDMI или SCART при подключении домашнего кинотеатра к телевизору позволяют сразу настраивать и видео- и аудиосигнал, то в случае использования аналогового способа подключения видео, звук нужно подключать дополнительно. Оптический (или оптоволоконный) кабель – по качеству лучший для этого вариант. Преимущество такого кабеля в устойчивости к электромагнитным излучениям.
Для того, чтобы подключить домашний кинотеатр, нужно подсоединить один конец кабеля к гнезду «OUT» на ресивере, а другой к «IN» на телевизоре. Это позволит сделать звучание чистым, без каких-либо помех. Правда, не все телевизоры обладают возможностью приема сигнала через оптоволокно – иногда они работают только на «выход».
После успешного подключения звука нужно подключить передачу видео от ресивера к телевизору (можно при помощи HDMI или «тюльпанов»), а затем соединить приставку с источником сигнала и аудиосистеме по алгоритму, указанному в первом пункте.
Коаксиальный кабель
Еще один способ передачи аудиосигнала при подключении домашнего кинотеатра к телевизору – через коаксиальный разъем. По качеству он немногим хуже оптоволоконного, но сам кабель является более громоздким и менее гибким, что может доставить определенные сложности при монтаже.
Данный вид кабеля нужно подключать к гнезду «Coaxial OUT» ресивера и «Coaxial IN» телевизора. По виду он напоминает «антенный» вход.
После успешного подключения звука, необходимо подключить передачу видео от ресивера к телевизору, а затем подсоединить к приставке источник сигнала и аудиосистему.
Аналоговые разъемы
Самый старый и низкокачественный способ подключения домашнего кинотеатра к телевизору, применять который стоит, только если нет возможности использовать другой метод. Провода-«тюльпаны» следует подключать к аудио- и видео-гнездам ресивера с пометкой «OUT». Другие концы проводов подключаются к аналогичным гнездам на телевизоре, но с подписью «IN».
Важно при этом соблюдать цветовую маркировку – она поможет вам правильно разобраться с подключением. Чаще всего желтый «тюльпан» отвечает за видео, а красный и белый – за аудио. Таким образом, подключать их следует к разъемам соответствующего цвета.
Разъем SCART
Этот способ подключения домашнего кинотеатра к телевизору чем-то напоминает подключение через HDMI, но имеет худшее качество передачи. Как правило, такой разъем используется на старых моделях телевизоров и оборудования.
Один конец провода подсоединяем к разъему SCART на телевизоре. Обычно он один, но все равное убедитесь, что на нем пометка «IN». Находим соответствующее гнездо на задней панели ресивера. Если его нет (такое может быть, если домашний кинотеатр нового поколения), то потребуется переходник SCART-RCA (обычные «тюльпаны»), либо уже готовый кабель такого типа. «Тюльпаны» подключаем к ресиверу, к гнездам с пометкой «OUT». Здесь важно соблюдать цветовую маркировку. Как правило, желтый «тюльпан» отвечает за видео, а красный и белый – за аудио.
После этого? по уже известной схеме подключаем источник сигнала и аудиосистему к ресиверу.
Разъем S-video
Подключение домашнего кинотеатра к телевизору через аналоговый разъем S-Video (separate video) является достаточно старым, как и способ подключения через «тюльпаны». Достаточно сказать, что в наши дни данный разъем есть далеко не на каждом устройстве. Учитывая это, стоит понимать, что передача видеоизображения будет низкокачественной, как и при работе с упомянутыми «тюльпанами».
Чтобы подключить кинотеатр к телевизору этим способом, необходимо один конец специального провода S-Video подключить к ресиверу, к гнезду с пометкой «OUT», а другой – к телевизору, к гнезду с пометкой «IN». Стоит отметить, что перепутать гнезда практически невозможно – данный разъем обладает специфичным интерфейсом Mini-DIN.
После успешного подключения видео через S-Video остается подключить звук от ресивера к телевизору (посредством оптического, коаксиального или аналогового кабеля), а затем собрать установку кинотеатра. Для этого, как уже сказано выше, нужно подключить к ресиверу источник питания и аудиосистему.
Как вывести звук с телевизора на аудиосистему?
Для того чтобы использовать качественные колонки не только для просмотра фильмов с домашнего кинотеатра, но и для обычного просмотра ТВ, нужно провести небольшие манипуляции с подключением кабелей аудио. Если при подключении кинотеатра вы присоединили провод (или провода в случае использования «тюльпанов») к гнезду «OUT» ресивера и «IN» телевизора, то теперь нужно сделать наоборот. То есть, подключить аудио к «OUT» на телевизоре и к «IN» на приставке. После этого в настройках аудио на ТВ нужно поменять «Динамики» на «Внешнюю аудиосистему».
Приятного просмотра!
