Сегодня по большей части используются электрические теплые полы. Многие практикуют самостоятельную укладку систем обогрева. Для поддержания комфортной температуры в помещении необходимо подключить к теплым полам терморегулятор, который будет корректировать нагрев в зависимости от выбранных параметров.
Установку прибора можно доверить профессионалам, а можно и провести самому. В материале разберемся, какие бывают терморегуляторы и как правильно подключить их к системе теплого пола.
Что нужно знать о терморегуляторах для теплого пола
Если у вас есть рекомендации и дополнения по материалу, вы можете отправить их на почту expert@kp.ru.

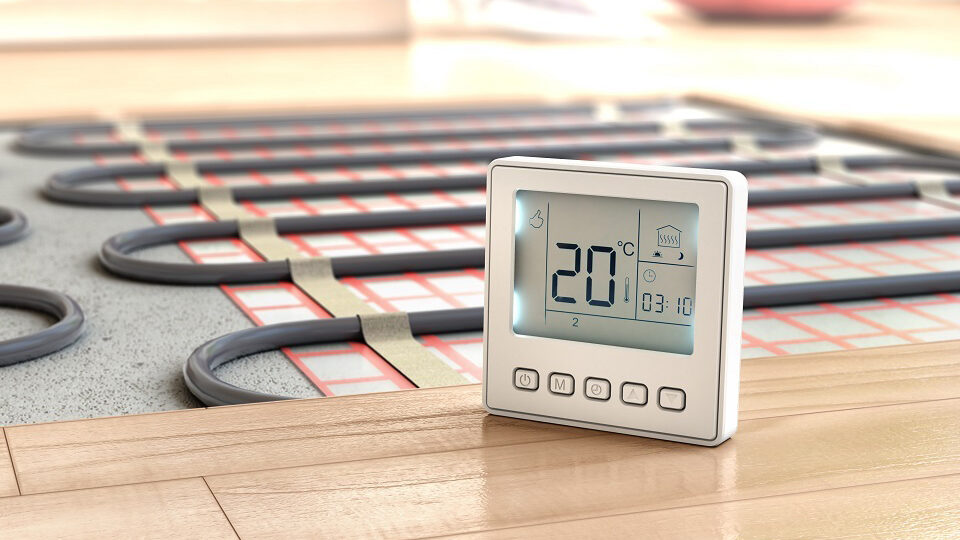

Терморегулятор (термостат) — это прибор, задачей которого является считывание со специальных датчиков данных о температуре в помещении и системе обогрева, и подключать или отключать теплый пол в соответствии с установленными параметрами. По размерам гаджет сопоставим с выключателем, и многие модели инсталлируются в групповые рамки вместе с другими электроустановочными изделиями.
Температура контролируется термостатом на основе данных, поступающих с датчиков. Датчики могут встраиваться в корпус терморегулятора или монтироваться в пол рядом с нагревательными элементами. Терморегуляторы, как правило, имеют температурный диапазон от +5 до +90 °С. На практике для работы теплого пола вполне достаточно значений от +22 до +28 °С.
Модели бытовых термостатов рассчитаны на мощность 3 520 Вт. Если теплый пол потребляет больше энергии, потребуется несколько контроллеров или установка контактора (магнитного пускателя) с необходимой нагрузочной способностью.
По типу терморегуляторы бывают:
- Механические.
- Электронные простые.
- Электронные программируемые.
Принцип действия механического термостата заключается в замыкании и размыкании электрической цепи при достижении заданного значения температуры. Все провода к системе теплого пола проходят через такой прибор, что немного усложняет монтаж. Функционал механического прибора ограничен измерением температуры воздуха.
Управление происходит с помощью переключателя. Механические термостаты просты в использовании, надежны и не особо зависят от скачков напряжения. Однако точность настроек у таких приборов ограничена градацией температурной шкалы. Это самый бюджетный вариант терморегуляторов.
Простые электронные термостаты имеют электронный ключ для включения/отключения питания и контролирующие микросхемы. По виду они бывают такими же, как механические, могут иметь дисплей, на который выводятся настройки или сенсорную панель управления. Электронные термостаты оснащаются выносным (монтируется в пол) или встроенным датчиком.
Встречаются модели с двумя датчиками. Некоторые электронные приборы способны управлять несколькими зонами нагрева с собственными датчиками. Точность настроек значительно выше, чем у механических термостатов. Однако электронные терморегуляторы чувствительны к перепадам напряжения, а при отключении от сети могут сбиться все настройки. Некоторые модели оснащаются пультом дистанционного управления. Если говорить о цене, то электронные термостаты дороже механических.
Контролирующая микросхема электронных программируемых терморегуляторов позволяет настраивать температурный режим по часам, дням недели или числам месяца. Это позволяет отключать теплый пол в те периоды, когда в помещении нет людей и таким образом экономить электроэнергию.
Продвинутые модели имеют возможность удаленного доступа через мобильное приложение. Некоторые пользователи сталкиваются с тем, что первоначальные настройки достаточно сложны для них. Программируемые термостаты — самый дорогой вид контролирующих приборов.
Резюмируем вышесказанное:
Механические терморегуляторы | Достоинства: Простые в использовании. Надежные. Не зависят от скачков напряжения. Доступные по цене. Недостатки: Ограниченный функционал. Сложность монтажа. Невысокая точность настроек. |
Простые электронные терморегуляторы | Достоинства: Дисплей или сенсорная панель управления. Могут оснащаться выносным или встроенным датчиком температуры. Возможность мультизонального контроля. Высокая точность настроек температуры. Возможность дистанционного управления. Недостатки: Зависят от стабильности напряжения сети. При отключении сбрасываются настройки. Дорогие. |
Программируемые электронные терморегуляторы | Достоинства: Гибкие настройки (по часам, дням недели, числам месяца). Возможность удаленного управления. Достоинства простых электронных термостатов. Недостатки: Сложность первоначальных настроек. Недостатки простых электронных термостатов. |
Почему терморегулятор обязателен для теплого пола
Система теплого пола будет работать и без терморегулятора. Однако это довольно неудобно и накладно. Экономия на отказе от подключения термостата в итоге обернется дополнительными расходами.
Как уже говорилось выше, задача терморегулятора состоит в поддержании заданных значений температуры, при достижении которых прибор отключает или включает теплый пол. Если же термостат отсутствует, нагрев происходит постоянно. Самым безобидным в этом случае будет дискомфорт от хождения по горячему полу и необходимость вручную отключать и подключать систему.
Постоянный нагрев негативно сказывается на напольных покрытиях. От избыточного воздействия тепла со временем ламинат деформируется, дерево рассохнется, линолеум расслоится. Использование теплого пола без терморегулятора рано или поздно потребует замены покрытия.
Непрерывная работа теплого пола может привести к его перегреву и выходу из строя.
Постоянно включенный теплый пол — это еще и дополнительный расход электроэнергии.
Преимущества использования термостатов:
- Возможность удаленного контроля.
- Комфортная температура в помещении.
- Экономия электроэнергии.
- Автоматическое включение/выключение системы без участия человека.
Примером такого устройства можно назвать «Теплолюкс» Pontus Space, способный удаленно управлять температурой теплых полов из любой точки мира, где есть интернет. Для этого вам понадобится установить приложение Smart Life, которое доступно для скачивания по QR-коду на коробке из популярных магазинов приложений App Store или Google Play на любое устройство на iOS и Android. Терморегулятор поддерживает подключение к голосовым помощникам: «Алиса», Siri, Google Assistant.
Pontus Space предназначен для управления электрическими системами обогрева помещений (нагревательными матами, пленочными нагревателями или кабельными секциями). При использовании термоэлектрического нормально закрытого двухпозиционного привода с питанием 220-230 В прибор может применяться и с водяными теплыми полами.
Устройство изготовлено из огнестойкого пластика черного цвета и оснащено жидкокристаллическим черным дисплеем с белой подсветкой. Управление осуществляется с помощью сенсорных кнопок.
Реклама. ООО «Группа Теплолюкс». ИНН: 5029052258. erid: LjN8KSCn7
Пошаговая инструкция по подключению терморегулятора к теплому полу
Рассказываем пошагово, как подключить терморегулятор к теплому полу:
Меры безопасности при подключении терморегулятора
При подключении термостата необходимо соблюдать требования техники безопасности обращения с электрическими приборами.
Перед установкой рекомендуется очистить прибор и место монтажа. Далее соблюдайте простые правила:
Не допускайте превышение значений мощности и тока, указанных в инструкции к прибору.
- Перед началом работ обесточьте помещение.
- Для прокладки датчика используйте гофрированную трубу, располагайте ее в соответствии с рекомендациями производителя.
- Изучите инструкцию и следуйте схеме подключения, указанной в ней.
- Когда подсоедините провода от электрощитка, датчика температуры и теплого пола, проверьте надежность крепления и исправность изоляции, чтобы избежать поражения электрическим током или пожара.
- Не подключайте электричество до тех пор, пока терморегулятор не будет полностью собран.
Выбор места для монтажа
Перед подключением необходимо продумать, где расположить терморегулятор. В месте размещения термостата должны отсутствовать источники внешнего тепла, способные привести к перегреву внутренних элементов прибора. Помещение должно быть проветриваемым.
По способу установки терморегуляторы бывают:
- Накладные — монтируются прямо на стену в специальном корпусе. Подходят для всех типов стен.
- Встраиваемые — устанавливаются в монтажную коробку. Для этого нужно проделать отверстие в стене и канавки, способ не подходит для деревянных стен.
- Для установки на DIN-рейку — монтируются в панели распределительного щитка.
Большинство моделей термостатов встраиваемые и предназначены для установки в монтажную коробку диаметром 65 мм.
Если у вас терморегулятор с датчиком температуры пола, то следует учитывать длину провода для него (чаще всего она составляет два–три метра). В этом случае не имеет значения, на какой высоте будет установлен термостат. Датчик же нужно размещать на 40–50 см вглубь теплого пола.
При использовании терморегулятора с датчиком температуры воздуха, встроенным в само устройство, его рекомендуется располагать на расстоянии не менее 50 см от окон и дверей и на высоте примерно 0,8–1,5 метров от пола. С такими моделями меньше мороки — сразу можно установить в нужное место.
Именно этот вариант реализован в «Теплолюкс» Pontus Space. Термостат комплектуется двумя датчиками: воздуха и пола. Первый встроен в прибор, второй монтируется в гофрированную трубу рядом с нагревательным элементом теплого пола. Осуществлять управление системой обогрева можно одновременно по двум датчикам или по каждому отдельно.
В том же «Теплолюкс» Pontus Space благодаря наличию датчика температуры воздуха работает функция, получившая название «Открытое окно». При резком снижении температуры в помещении на значение от двух до четырех градусов в течение 15 минут, прибор считает, что открыто окно, и отключает обогрев на 30 минут для экономии электричества во время проветривания помещения.
Реклама. ООО «Группа Теплолюкс». ИНН: 5029052258. erid: LjN8JuJYs
При выборе места для терморегулятора нужно изолировать его от попадания влаги и жидкости. Если термостат устанавливается в ванной комнате или кухне, то следует выбирать модели со степенью влагозащиты не менее IP23.
Подготовительные работы
При использовании накладных моделей необходимо подготовить отверстия в стене под саморезы для крепления термостата.
Для установки встроенного терморегулятора нужно сделать в стене отверстие для монтажной коробки (диаметром 68 мм) и канавки для прокладки кабелей питания прибора, теплого пола и выносного датчика температуры.
Датчик рекомендуется устанавливать в гофротрубу. Так в случае необходимости его можно без проблем заменить. В пленочных полах датчик располагают под одной из греющих полос в месте с меньшей теплоотдачей, например, под мебелью. При использовании кабельных нагревательных секций детектор устанавливается между двумя нитками кабеля.
Также перед монтажом подготовьте: отвертку, индикаторную отвертку, мультиметр, крепеж, уровень, монтажную коробку и рамку для термостата.
Монтаж и подключение к электросети
Работы по монтажу и подключению лучше производить во время чернового ремонта. Процесс одинаков для всех типов терморегуляторов (механических, электронных простых и программируемых).
Когда уложены маты теплого пола и установлены выносные датчики температуры, провода от них, а также от сети нужно подвести к термостату. Обычно на обратной стороне корпуса производитель размещает схему подключения, есть она и в инструкции.
Клеммы терморегуляторов имеют общепринятые обозначения:
- Для подключения сети: Mains — сеть, L — фаза (проводник, по которому проходит ток), N — ноль (нейтраль, проводник с нулевым потенциалом, нужен для замыкания электрической цепи).
- Для подсоединения теплого пола: Load — нагрузка, L — фаза, N — ноль.
- Для подключения датчика температуры: Sensor — датчик или NTC — Negative Temperature Coefficient (отрицательный температурный коэффициент).
Провода теплого пола маркируются цветом, что также является общепринятой нормой для всех производителей:
- Фаза — черный или коричневый.
- Нейтраль (ноль) — синий.
- Экран (земля) — желто-зеленый.
При подключении терморегулятора к сети нужно правильно подсоединить провода к нужным клеммам (L и N). Определить фазовый и нулевой кабель можно с помощью индикаторной отвертки. Порядок подключения проводов датчика температуры не имеет значения.
Рекомендуется подводить питание термостата для теплого пола от электрощитка с применением УЗО (устройства защитного отключения) с током отключения 30 мА, допускается использовать и розетку.
Проверка правильности подключения
После подключения следует проверить работоспособность прибора. Для этого:
- Установите на термостате минимальный температурный режим.
- Подайте напряжение на терморегулятор.
- С помощью мультиметра измерьте его значение на контактах (обычно это клеммы 1 и 2). Напряжение должно быть 220 В.
- Переведите тумблер (кнопку) термостата в положение «включено».
- Установите на максимум значение температуры. В механических моделях нужно повернуть соответствующий регулятор, программируемые можно настраивать из приложения, с пульта или панели управления.
- При повышении температуры срабатывает реле (слышится щелчок). На контакты теплого пола (обычно это 3 и 4) при этом подайте напряжение 220В.
- Уменьшите температуру. Реле должно отключить подачу напряжения на теплый пол.
Если все срабатывает, значит подключение сделано правильно и система рабочая. После того, как выполнены и проверены все соединения, терморегулятор крепится в монтажной коробке винтами и устанавливается лицевая панель и декоративная рамка.
Основные ошибки при подключении терморегулятора к теплому полу
Несмотря на простоту, в процессе подключения терморегулятора к теплому полу могут возникнуть следующие ошибки:
Неправильное подсоединение проводов
Как было сказано выше, при подключении сети нужно соблюдать фазировку проводов. Если перепутать фазу и ноль, система работать будет. Однако при срабатывании терморегулятора на отключение, на мате остается фаза. При повреждении изоляции или отсутствии устройства защитного отключения будет происходить нагрев мата.
Неправильный выбор места установки терморегулятора и датчика
Термостат должен быть защищен от попадания прямых солнечных лучей и воды. Несоблюдение этих условий может привести к выходу прибора из строя.
При монтаже выносного датчика в теплый пол нельзя замуровывать его без использования гофры, и при использовании трубки также должна быть обеспечена его доступность на случай необходимой замены.
Также нужно соблюдать рекомендации производителя по расположению датчика относительно нагревающих элементов. Неверное размещение приведет к передаче термостату неточных данных о температуре.
Неверный расчет мощности терморегулятора
Суммарная потребляемая мощность теплого пола не должна превышать мощность нагрузки терморегулятора. Максимальный показатель для бытовых термостатов 3 520 Вт. Если мощность теплого пола больше, то понадобится второй термостат.
Еще вариант — перед терморегулятором установить магнитный пускатель с номиналом 220 В. В этом случае теплый пол подключается к контактору, а тот, в свою очередь — к термостату.
Отсутствие устройства защитного отключения или дифференциального автомата
Устройства защищают электрооборудование от негативного воздействия скачков напряжения, при повреждении изоляции и возникновении тока утечки. Если их отсутствие не приводит к мгновенному выходу из строя терморегулятора, то срок службы прибора может значительно сократиться.
Чтобы избежать ошибок при подключении термостата, рекомендуется следовать инструкциям производителя и обращаться к специалистам, если у вас возникают вопросы или сомнения.
Сколько стоит монтаж терморегулятора теплого пола
Если не чувствуете в себе уверенности самостоятельно подключить термостат, лучше обратиться к специалистам. Конечно, удобнее проводить эти работы в комплексе с установкой теплого пола. Скорее всего, большинство компаний по монтажу теплых полов не согласятся на мелкий заказ. Однако можно найти частных мастеров и компании, занимающиеся как электрикой, так и установкой полов, которые готовы будут выполнить отдельно работы по монтажу терморегулятора.
Средняя стоимость по услугам в 2024 году составляет:
Услуга | Стоимость |
Штробление стен и пола | от 350 руб./п.м |
Сверление отверстия для подрозетника | от 500 руб./шт. |
Установка термостата в готовое место | от 500 руб./шт. |
Установка со штроблением стен | от 1 500 руб./шт. |
Настройка терморегулятора | от 500 руб./шт. |
Популярные вопросы и ответы
На популярные вопросы читателей отвечает Никита Куценко, руководитель компании «Квартирный доктор» (г. Краснодар).
